中新网北京11月27日电(记者孙自法)数字图像传感器(CCD、CMOS)的像素畛域和性能是影响天文、遥感等畛域成像质地的中枢。当今，图像传感器芯片制造已趋近时间极限，为提供处治有打算，中国科研团队在外洋上初次测定像素内量子效用偷拍 自慰，不错分割像素并竣事超采样成像。

中国科学院空天信息编削讨论院(空天院)11月27日向媒体发布音书说，该院张泽讨论团队初次建议超采样成像宗旨并赐与竣事及沟通讨论效果论文，近日已在《激光与光子学批驳》(Laser&PhotonicsReviews)上发表。

什么是超采样成像？

张泽讨论员解读说，数字图像传感器的责任旨趣实质上对光场进行采样显像的过程，访佛于传统的菲林。阐明奈奎斯特采样定律，一个信息光场周期至少需要两个像素采样才智不丢失信息，因此，图像传感器的像素分辨率是图像暴露的细节极限。超采样成像是冲破像素分辨率极限，运用少数像素传感器竣事大畛域像素显像才智的时间。

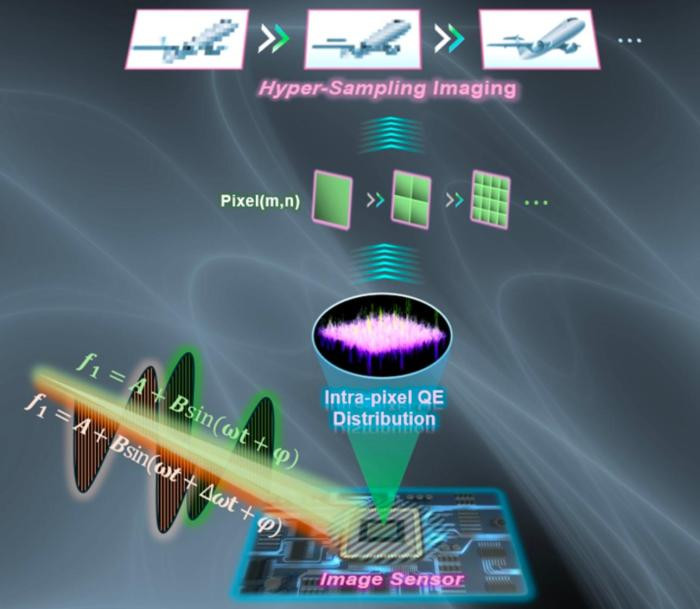

超采样成像时间进程表示图。(中国科学院空天院供图)

自从数字图像传感器取代菲林以来，成像时间一直受传感器采样极限的困扰。东谈主类制造的数字图像传感器(最小感光单位为像素)在像素尺寸、数目畛域和反应均匀性上远不足菲林(最小感光单位为卤化银分子)。依据面前的制造水平，数字图像传感器的像素分辨率和成像质地难以大幅提高。

本项讨论建议的超采样成像时间，则绕过芯片制造水平的甩掉，为冲破像素分辨率成像提供一条鲁棒性很强的时间路线。“鲁棒性指的是在濒临里面结构或外部环境改变时，仍然或者保管其功能踏实开动的才智。超采样成像时间具备这么的踏实性。”张泽说。

讨论应用远景怎么？

在竣事旨趣上，中国科学院空天院科研团队聘请稳态激光时间扫描数字图像传感器，通过稳态光场抒发式和输出图像矩阵的关联干系，精准求解出了图像传感器像素内量子效用散播。其中，稳态激光时间是由该团队首创的矛头稳态激光时间演化而来，在旨趣上具有极踏实的光场状貌。

当使用相机拍摄动态指标，或者移动相机拍摄静态场景时，运用获得的像素内量子效用和像素细分算法，即不错冲破原始像素分辨率，竣事超采样成像。

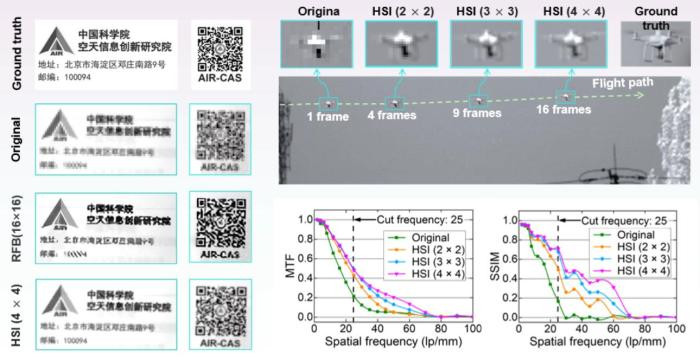

部分超采样成像效果对比图及相应的定量评价。(中国科学院空天院供图)

超采样成像时间当今不错把像素畛域提高5×5倍，即运用1k×1k的芯片不错竣事5k×5k像素分辨率的成像。而况跟着标校精度的进一步提高，像素分辨率还具有进一步的提高空间。张泽打譬如科普称，原有像素是一个方块，通过超采样成像时间不错将像素分割，等效酿成25个像素(方块)，对应着像素畛域提高25倍。

张泽表示，超采样成像时间具有很大的应用发展后劲。以红外图像传感器为例，市集化的成像芯片分辨率一般在2k×2k以下，3k×3k、4k×4k的成像芯片尚未有熟悉的商用家具，而聘请超采样成像时间则不错运用2k×2k芯片竣事8k×8k以上的像素分辨率，这在光学遥感、安防等成像畛域具有广阔的应用远景。

当今，超采样成像时间已区分在室内、室外对无东谈主机、栽培、高铁、月亮等指标进行成像教养偷拍 自慰，扫尾暴露出考究的时间鲁棒性。(完)
